Глава 9: Инструменты.

9-13: Размещение.

В электрике есть несколько инструментов размещения(placement), которые могут переставить цепь так, что соединение станет легче. Этот инструмент так же может работать с схемами или слоями ячейки.

Для запуска размещение(placement), используйте команду Floorplan and Place Current Cell в меню Tools / Placement. Это выберет соответствующий алгоритм размещения.

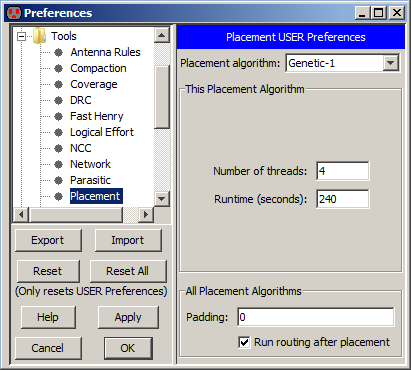

Для более точного контроля над размещением, вы можете выбрать конкретный алгоритм в меню File / Preferences раздел "Tools", вкладка "Placement" tab", а затем использовать Place Current Cell with Preferred Algorithm. Размещение Предпочтения выбирает не только алгоритм, но имеет параметры для управления его рабой.

Возможный алгоритм:

Алгоритм.		Заметки.
Force Directed	#1	Дает хорошие результаты быстро (в секундах). Дополнительное время не улучшит результаты.
	#2	Рекомендуется для симметричных слоёв клеток (заземления, памяти), но может быть неустойчивым
	row/col	Полезно для ячеек с фиксированным шагом
Genetic	#1 / #2	Требуется много времени.
Simulated Annealing	#1	Не рекомендуется для работы.
	#2	Имеет лучшие результаты. Рекомендуемое время работы 5 минут.
	row/col	Полезно для ячеек с фиксированным шагом
Bottom-up partition	Используется для разбиения больших схем на подзадачи.
Bottom-up placement	Быстрый и имеет хорошие качество при размещении случайных узлов.
Min-cut	Простой.
Simple and Random	Располагает случайно, не рекомендиуеться.
