Потапов Л.А., Зотин В. Ф., Власов А. И.
Автоматизация испытаний аналоговых микросхем
Рассмотрены возможные варианты автоматизированных испытаний аналоговых микросхем с помощью универсальных тестеров «Формула 2К» и оборудования PXI компании National Instruments, а также с помощью специализированного тестера TR9574 венгерской фирмы EMG. Дано описание разработанных авторами автоматизированных тестеров: АТИКОУ – для испытаний компараторов и операционных усилителей и АТИАУДИО – для испытаний микросхем аудиоусилителей.
Ключевые слова:автоматизация испытаний, аналоговые микросхемы, тестеры, микросхемы аудиоусилителей, компараторов и операционных усилителей.
На различных этапах производства и применения аналоговых микросхем появляется необходимость определения основных параметров этих изделий и возникает вопрос о соответствующем контрольно-измерительном оборудовании [1].
Для автоматизации испытаний аналоговых микросхем можно использовать универсальный тестер «Формула 2К» [2], ориентированный, в основном, на испытании цифровых микросхем. Однако из-за универсальности он имеет сложную конструкцию, избыточные возможности и высокую цену. При этом любая аналоговая микросхема для проведения испытаний требует разработки и изготовления собственного адаптера. Даже похожие микросхемы с одинаковой цоколевкой и в одинаковом корпусе далеко не всегда можно испытывать на одном и том же адаптере. Например, в стандартной схеме измерения параметров операционных усилителей токоизмерительные резисторы для измерения входного тока ОУ 140УД7 должны быть 10 кОм, а для ОУ 140УД6 – 500 кОм. Кроме того измерение ряда специфических параметров аналоговых микросхем трудно выполнить на базе тестера «Формула 2К».
Иную автоматизированную модульную систему тестирования операционных усилителей можно создать (рис.1) на основе оборудования PXI компании National Instruments (NI) и программного обеспечения NI LabVIEW [3]. Для тестирования усилителя необходимо сгенерировать аналоговый сигнал модулем PXI arbitrary waveform generator, подать его на вход усилителя, а затем оцифровать данные на выходе осциллографом PXI digitizer и провести обработку результатов в приложении LabView, и, исходя из результатов, определить все необходимые характеристики. При помощи цифрового осциллографа становится возможным регистрация времени нарастания фронта импульса на выходе усилителя. Используя программное обеспечение NI TestStand, пользователь может автоматизировать измерения параметров ОУ, объединяя многочисленные режимы тестирования, созданные в NI LabView в единый программно-аппаратный измерительный комплекс, а также разработать удобный пользовательский интерфейс и автоматизировать создание отчетов проведенных испытаний.
Учитывая сложность подготовки программ испытаний и высокую стоимость модульной конструкции или универсального тестера «Формула 2К», во многих случаях оправдано применение специализированных тестеров.
Для параметрического контроля микросхем операционных усилителей, компараторов, стабилизаторов и повторителей напряжения можно использовать специализированный тестер TR9574 венгерской фирмы EMG. Тестер имеет в своем составе энергонезависимое ПЗУ со специализированным программным обеспечением, ОЗУ для ввода переменной части испытательной программы емкостью 4 Кбайта и ППЗУ емкость 32 Кбайта с библиотекой составленных пользователем программ измерений. Ввод новой программы измерений производится с помощью встроенной клавиатуры в диалоговом режиме на английском языке.
Используя современную элементную базу, нами разработаны более компактные с расширенными возможностями автоматизированные тестеры АТИКОУ и АТИАУДИО. Тестер АТИКОУ используется для испытания компараторов и операционных усилителей, а тестер АТИАУДИО – для испытания микросхем аудиоусилителей.
Каждый тестер представляет собой переносной блок, выполненный в корпусе осциллографа С1-55 (рис. 2). Для работы к нему подсоединяется адаптер для соответствующей микросхемы, персональный компьютер, сортировщик или многозондовая установка (МЗУ). Тестеры могут работать в автономных режимах с индикацией результата тестирования по типу «брак-годен» и под управлением от ЭВМ с разбраковой по 6 группам и передачей в ЭВМ всех результатов тестирования. При этом выполняется проверка контактирования всех выводов тестируемого изделия.
Тестер обеспечивает контроль входных токов, токов потребления от источников питания положительной и отрицательной полярности, тока утечки по выходу компаратора и выходного тока короткого замыкания (при сопротивлении нагрузки 1 Ом), а также максимального и минимального выходных напряжений операционного усилителя, остаточного выходного напряжения компаратора, напряжения смещения и остаточного выходного напряжения ОУ.
Кроме этого, в соответствии с требованиями технических условий, он обеспечивает контроль коэффициента усиления дифференциального напряжения, коэффициента ослабления синфазного сигнала в диапазоне, коэффициента влияния нестабильности источника питания на напряжение смещения, максимальной скорости нарастания (спада) выходного напряжения ОУ в режиме повторителя напряжения.
При этом за время порядка одной секунды под управлением микроконтроллера собирается более 10 электрических цепей, содержащих программируемые источники и измерители напряжений и токов, выполняются соответствующие измерения, сравниваются полученные результаты с эталонными и осуществляется разбраковка изделий по 6 группам.

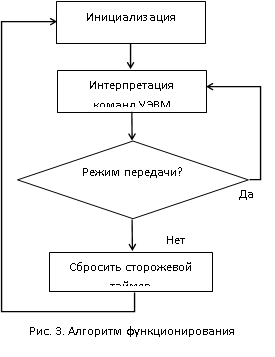

Тестер АТИКОУ состоит из следующих функциональных узлов (рис. 3): контроллера (КТР), коммутатора (КММ), измерителя статических параметров (ИСП), источника напряжений питания (ИНП), стабилизаторов тока нагрузки (СТН), генератора ступени и источника входного напряжения –200 мВ (ГС), источника тока (ИТ), вторичного источника питания (ВИП).
Контроллер на базе однокристальной микро-ЭВМ реализует функции программного управления функциональными устройствами тестера автономно, или под управлением внешней ЭВМ. Модуль контроллера содержит также измеритель динамических параметров и устройства ЦАП и АЦП. Кроме того, контроллер обеспечивает синхронизм в работе тестера совместно с МЗУ или сортировщиком с помощью линий связи, подключаемых к разъему «Упр.сорт.».
Основное назначение коммутатора – сборка соответствующей схемы тестирования для контроля того или иного параметра, т.е. подключение источников сигналов, источников питания и измерительных устройств к соответствующим выводам ИС. Коммутатор реализует возможность тестирования одновременно четырех ОУ или компараторов. При этом два устройства (секции) подключаются к основному разъему «Тестир.» (37 контактов), а два других – к дополнительному (25 контактов). При тестировании одиночных или двухсекционных устройств дополнительный разъем не используется.
Коммутатор содержит узел проверки контакта выводов ИС с устройством подключения (зондами) путем поочередной подачи небольшого отрицательного напряжения (тока) на выводы ИС относительно подложки.
Измеритель статических параметров представляет собой четыре одинаковых схемы (по ГОСТ 23089) для формирования сигналов, пропорциональных напряжению смещения, входным токам, коэффициенту усиления дифференциального напряжения, коэффициенту ослабления синфазного напряжения и другим параметрам тестируемых ИС.
Источник напряжений питания формирует программируемые напряжения положительной и отрицательной полярности. Оба формирователя содержат встроенные измерители потребляемого тока. Кроме того, в состав этого модуля входят четыре одновременно программируемых источника положительного напряжения с соответствующими измерителями тока для контроля токов утечки выходных транзисторов в составе компараторов.
Модуль стабилизатора токов нагрузки включает четыре одновременно программируемых стабилизатора втекающего тока (для испытуемой ИС) и четыре одновременно программируемых стабилизатора вытекающего тока.
Генератор ступени формирует фронт или спад напряжения по команде контроллера с программируемыми начальным и установившимся уровнями (крутизна фронта и спада более 30В/мкс). Этот же модуль содержит источник входного (для тестируемой ИС) дифференциального напряжения 200 мВ.
Программируемый источник тока имеет два режима работы. При задании тока не более 0,2 А он может поддерживать его в нагрузке продолжительное время. При задании тока в диапазоне (0,2…2) А формируется импульс тока с заданной амплитудой длительностью 10 мс. В качестве нагрузки к источнику тока могут быть подключены выходные элементы первой и второй секции. Данный модуль предназначен, в основном, для тестирования ОУ средней мощности.
Модуль вторичного источника питания содержит два стабилизированных преобразователя напряжения. Один из них характеризуется выходными напряжениями –45 В, –15 В, +15 В и +45 В и служит исключительно для питания модуля ИНП. Другой с выходным напряжением +5 В используется для питания остальных модулей. При этом для гальванической развязки и получения необходимых уровней напряжения в составе этих модулей имеются субмодули на базе интегральных конвертеров.
Для контроля скорости нарастания (спада) выходного напряжения ОУ применены два «сверхбыстрых» компаратора с программируемыми порогами срабатывания и измеритель формируемого временного интервала с разрешением менее 50 нс на базе интегрального счетчика импульсов. Управление счетчиком и вычисление контролируемого параметра реализует микроконтроллер.
Адаптер, подключаемый к разъему «Тестир.», должен содержать дополнительные коммутационные элементы и согласующий резистор. Кроме того, в адаптере должны располагаться нагрузочные резисторы, соответствующие требуемому режиму тестирования.
Программа тестирования микросхемы во всех режимах хранится в энергонезависимой памяти контроллера EEPROM во внутреннем коде и интерпретируется управляющей программой микроконтроллера.
В автономном режиме тестер выполняет программу тестирования, сравнивает результаты с нормами и индицирует результат сравнения на светодиодных индикаторах тестера БРАК, ГОДЕН, КОНТАКТ. Взаимодействие с МЗУ осуществляется по соответствующему протоколу. Данный режим устанавливается по умолчанию при включении тестера.
При работе под управлением ЭВМ реализуются следующие режимы тестирования: автономный с отображением результатов тестирования и измерения; потестовый с отображением результатов тестирования и пошаговый с отображением результатов тестирования и измерения. Все режимы выполняются с остановом или без останова по браку.
Для автоматизированного контроля параметров интегральных микросхем аудиоусилителей и разбраковки их в корпусах или на многозондовой установке разработан автоматизированный тестер АТИАУДИО. Конструктивно тестер представляет собой перенос ной блок (рис. 2), выполненный также как и тестер АТИКОУ в корпусе осциллографа С1-55. Для ИМС сдвоенных и счетверенных аудио-усилителей тестер позволяет контролировать ряд параметров в мостовом включении секций попарно. Тестер может управлять МЗУ и автоматическим сортировщиком с раскладкой ИМС не менее чем по 6 группам сортировки.
Тестер обеспечивает программирование норм разбраковки, состава выполняемых тестов и последовательности выполняемых тестов, при этом контролируя следующие параметры ИМС аудиоусилителей: средний ток потребления в режиме покоя, входное сопротивление, смещение выходных напряжений в режиме покоя для мостовой схемы включения аудиоусилителей, выходное напряжение шумов и эффективное значение максимального выходного напряжения с заданным коэффициентом гармонических искажений.
Кроме этого, в соответствии с требованиями технических условий, он обеспечивает контроль разности параметров каналов усиления (для многоканальных усилителей), коэффициента усиления по напряжению, коэффициента разделения каналов, коэффициента подавления пульсаций напряжения источника питания и коэффициента гармоник кг выходного напряжения.
При определении коэффициента гармоник кг используется разложение выходного напряжения в ряд Фурье с помощью быстрого преобразованием Фурье и вычисление коэффициента гармоник кг в соответствии с уравнением
,где U1 …Uk –действующие значения гармоник напряжения, входящих в ряд Фурье.
Мощность, потребляемая АТИАУДИО (без управляющей ЭВМ), от сети переменного напряжения 220 В не более 30 ВА. Габаритные размеры тестера не более 120х270х350 мм. Масса тестера вместе с адаптером – не более 3 кг.
Автоматизированные тестеры АТИКОУ и АТИАУДИО показали высокие эксплуатационные качества и существенное повышение производительности труда (по сравнению с известным тестером венгерского производства в несколько десятков раз). Время испытания по полной программе 4-х секционного операционного усилителя LM324 составляет менее одной секунды.
Применение узкоспециализированных тестеров позволило упростить их конструкцию, уменьшить габариты и вес, обеспечить измерение специфических параметров и существенно повысить производительность труда.
Тестеры АТИКОУ и АТИАУДИО используются на предприятии ЗАО «ГРУППА КРЕМНИЙ ЭЛ». Их целесообразно применять в условиях серийного производства и для организации входного контроля интегральных микросхем различных компараторов, операционных усилителей и аудиоусилителей.
Литература
1. Берту. Ф. Контрольно-измерительное оборудование – какой форм-фактор выбрать?/Ф.Берту. – "Электроника: наука, технология, бизнес", 2013, № 8, С. 148 – 150.
